带定位套调心滚子轴承

带定位套调心滚子轴承

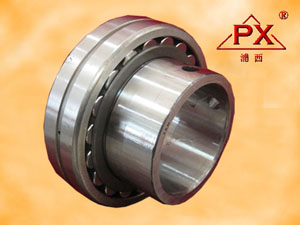

　　　  476208B-107系一端带定位套调心滚子轴承，其定位套置于内圈两端加长中较长的一端，内圈上设计两通孔，而定位套设计有相对应位置的两螺孔，通过两紧定螺钉的作用，使轴承被固定在轴上的所需位置。该轴承设计以双列调心滚子轴承C型结构为主。外圈为凹形球面滚道，内圈为两条凹弧形球面滚道，无中外挡边对称球面鼓形滚子，冲压C形钢保持架，窗孔经压坡后线锁滚子弧面，内置粉末冶金浮动中挡圈，外圈中部加工有润滑油槽和油孔三个，整个设计与SKF该系列轴承样本参数与结构基本一致。
　　　47622B-407VSB型，除两端带定位套，轴承内圈加长更多，且对称轴承中心外，其余同上。
　　　该系列轴承套圈和滚动体材料均采用精炼真空脱气。Gcr15轴承钢。套圈经锻、车、热处理、磨、超精研，精制而成，各零件相互之间配合良好，装配后成品各项技术指标符合设计标准和客户要求，外观经防腐处理后色泽均匀，可与国外品牌媲美，在性价比方面略胜一筹，欢迎国内外客户前来洽谈订购。

轴承型号	基本尺寸 （mm）									额定负荷（KN）
	Principal Dimensions									BasicLoad Ratings
Designation	shaft	内径			外径		外宽	内宽	倒角	动负荷	静负荷
	dia.in.	d & △dmp			D & △Dmp		C	B	rmin	Dynamic	static
476208B-107	1  7/16	36.5125	+0.025	/-0	80	0     -0.013	23	69.85	1.1	75.4	85.9
476208B-108	1  1/2	38.1	+0.025	/-0
476208B-040	40	40	+0.025	/-0
476209B-111	1  11/16	42.86	+0.025	/-0	85	0     -0.015	23	73.03	1.1	80.8	92.7
476209B-112	1  3/4	44.45	+0.025	/-0
476209B-045	45	45	+0.025	/-0
476210B-115	1  15/16	49.213	+0.025	/-0	90	0     -0.015	23	73.03	1.1	86.2	102
476210B-050	50	50	+0.025	/-0
476210B-200	2	50.8	+0.025	/-0
476211B-055	55	55	+0.03	/-0	100	0     -0.015	25	79.38	1.5	106	126
476211B-203	2  3/16	55.56	+0.03	/-0
476213B-060	60	60	+0.03	/-0	120	0     -0.015	31	85.73	1.5	151	193
476213B-207	2  7/16	61.913	+0.03	/-0
476213B-208	2  1/2	63.5	+0.03	/-0
476215B-211	2  11/16	68.2625	+0.04	/-0	130	0     -0.018	31	92.08	1.5	161	204
476215B-212	2  3/4	69.85	+0.04	/-0
476215B-070	70	70	+0.04	/-0
476215B-215	2  15/16	74.61	+0.04	/-0
476215B-075	75	75	+0.04	/-0
476215B-300	3	76.2	+0.04	/-0
476218B-085	85	85	+0.04	/-0	160	0     -0.025	40	102.39	2	248	344
476218B-307	3  7/16	87.31	+0.04	/-0
476220B-100	100	100	+0.04	/-0	180	0     -0.025	46	116.69	2.1	324	449
476220B-315	3  15/16	100.01	+0.04	/-0
476220B-400	4	101.6	+0.04	/-0
476222B-110VSB	110	110	+0.04	/-0	200	0     -0.030	53	155.58	2.1	411	588
476222B-407VSB	4  7/16	112.713	+0.04	/-0
476222B-408VSB	4  1/2	114.3	+0.04	/-0
476222B-411VSB	4  11/16	119.063	+0.04	/-0
476226B-415VSB	4  15/16	125.413	+0.04	/-0	230	0     -0.030	64	168.28	3	550	810
476226B-500VSB	5	127	+0.04	/-0
