圆环滚子轴承

圆环滚子轴承

　　　圆环滚子轴承是一种全新类型的径向球面滚子轴承。这种轴承结构紧凑，具有调心滚子轴承的自动调心能力和圆柱、滚针轴承的轴向位移特性。多种宽度或直径系列可供选择。
　　　圆环滚子轴承主要承受钝径向负荷，特别适用于浮动端轴承，可在内外圈相对倾斜，不同轴或需要轴向位移的条件下工作，具有调心和自我调正中心位置的功能，允许极限转速大幅提高，可补偿轴承内的不同心和轴向位移。是一种节省空间，重量和生产成本的理想轴承。

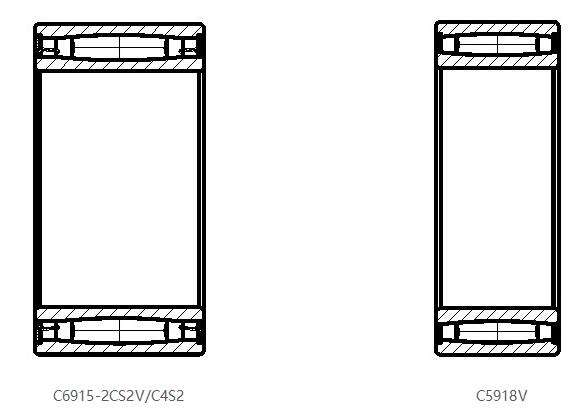

　　　圆环滚子轴承是一种单列轴承，带有长而稍具有弧面的对称滚子，内外圈的滚道均为凹弧面，对称于轴承中心，优化的滚道与滚子轮廓面的配合，使轴承的负荷能均匀地分布，并降低了运行摩擦。圆环滚子轴承通常有二种基本结构，即带保持架轴承和满滚子轴承。轴承内孔可带圆柱孔或圆锥孔。圆锥孔的锥度1:12（代号后缀K），或1:30（代号后缀K30），取决于轴承的不同系列。
　　　圆环滚子轴承还可设计成密封轴承，或一面带止动挡圈，另一面带密封圈，两侧都装有密封圈的，已填充长寿命油脂。如填充耐高温油脂，加装氟橡胶密封圈（代号后缀2CS2），轴承套圈同时实施高温回火，这样的轴承就可满足250°C以下正常工作。
　　圆环滚子轴承保持架有多种材质和形式可供选择。玻璃纤维尼龙66保持架，后缀TN1。窗式冲压钢或（铜）保持架，无后缀，窗式冲压铜保持架，后缀M，以上都以滚子引导；机削黄铜实体保持架，内圈引导，后缀MB。
　　该系列轴承套圈和滚动体材料均采用精炼真空脱气。Gcr15轴承钢。套圈经锻、车、热处理、磨、超精研，精制而成，各零件相互之间配合良好，装配后成品各项技术指标符合设计标准和客户要求，外观经防腐处理后色泽均匀，可与国外品牌媲美，在性价比方面略胜一筹，欢迎国内外客户前来洽谈，订购。

轴承型号	基本尺寸（mm）				额定负荷(KN)		极限转速（rpm）		重量
	Principal Dimensions				Basicload Ratings		Limited Speed
Designation	内径	外径	宽度	倒角	动负荷Cr	静负荷Cor	脂润滑	油润滑	Weight
	d	D	B	rmin	Dynamic	Static	Crease	Oil	(Kg)
C4916V	80	110	30	1.0	155.7	247.5	-	2000	0.87
C5916V	80	110	40	1.0	187.2	310.5	-	1600	1.20
C2216	80	140	33	2.0	198	225	3800	4800	2.00
C2216V	80	140	33	2.0	229.5	274.5	-	1800	2.10
C2316	80	170	58	2.1	459	495	2800	3600	6.20
C4917V	85	120	35	1.1	201.6	319.5	-	1800	1.30
C5917V	85	120	46	1.1	247.5	418.5	-	1500	1.70
C2217	85	150	36	2.0	247.5	288	3500	4400	2.60
C2317	85	180	60	3.0	486	540	2700	3400	7.30
C4918V	90	125	35	1.1	167.4	283.5	-	1800	1.30
C5918	90	125	46	1.1	201.6	360	-	1400	1.75
C2218	90	160	40	2.0	292.5	342	3300	4200	3.30
C2318	90	190	64	3.0	549	625.5	2500	3200	8.50
C2219	95	170	43	2.1	324	360	3200	4000	4.00
C2319	95	200	67	3.0	549	625.5	2500	3200	10.00
C4920V	100	140	40	1.1	247.5	405	-	1530	1.90
C5920V	100	140	54	1.1	337.5	576	-	1300	2.70
C4020V	100	150	50	1.5	319.5	477	-	1300	3.05
C5020V	100	150	67	1.5	459	778.5	-	1000	4.30
C3120V	100	165	52	2.0	427.5	589.5	-	1200	4.4
C2220	100	180	46	2.1	373.5	418.5	3000	3800	4.85
C2320	100	215	73	3.0	720	792	2200	2800	12.5
C3022	110	170	45	2.0	319.5	432	2800	3600	3.50
C4022V	110	170	60	2.0	450	720	-	1000	5.20
C4122V	110	180	69	2.0	603	900	-	800	7.05
C2222	110	200	53	2.1	477	558	2700	3400	6.90
C3024	120	180	46	2.0	337.5	477	2500	3200	3.90
C3024V	120	180	46	2.0	387	576	-	1300	4.05
C4024V	120	180	60	2.0	477	792	-	1000	5.50
C4124V	120	200	80	2.0	702	100.8	-	680	10.50
C2224	120	215	58	2.1	549	639	2500	3200	8.60
C3224	120	215	76	3.0	675	882	2000	2500	11.5
C3026	130	200	52	2.0	351	526.5	2400	3000	5.90
C4026	130	200	69	2.0	558	837	1700	2200	7.84
C4026V	130	200	69	2.0	648	1008	-	750	8.05
C2226	130	230	64	3.0	661.5	837	2400	3000	11
