单列调心滚子轴承

单列调心滚子轴承


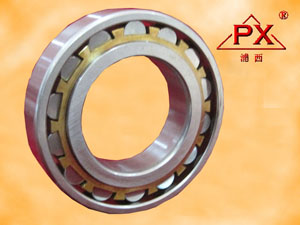

        单列调心滚子轴承结构与调心滚子轴承类似，但只有一列滚子。该系列特别适用于径向载荷大及需要补偿对中误差的场合。在有冲击的径向载荷下，其结构强度的优越性十分突出。单列调心滚子轴承不能传递大的轴向载荷，一般情况下不可分离。
　　单列调心滚子轴承内孔有圆柱孔和圆锥孔（代后后缀K为1：12），径向游隙不同于双列调心滚子轴承，同一内孔尺寸的径向游隙相对要小得多，但圆锥孔游隙相对圆柱孔径向游隙又要大一些。在正常载荷作用下，该类轴承内圈旋转时的可补偿角度偏差达4°。

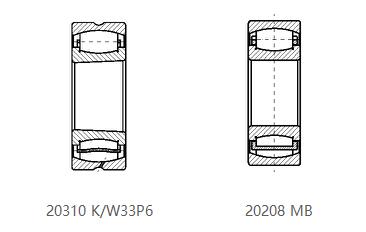

　　单列调心滚子轴承202和203系列属于轻窄或中窄系列，同样外形尺寸的套圈，其宽度相对要窄一些，该系列轴承外圈滚道为球面，R位于轴承对称中心。内圈滚道为凹形弧面，两侧带挡边，一组鼓形滚子，保持架类型既可采用窗式玻璃纤维增强型聚酰胺（尼龙）66保持架（后缀TN1）也可采用机加工黄铜类实体保持架（后缀MB）。尼龙保持架可持续在120°温度以内工作，若需在250°高温以下工作，则应选择黄铜实体保持架。
　　该类轴承套圈热处理已普遍进行高温回火，因此，一般都允许在150°以下正常工作，若需更高工作温度下仍须保持尺寸稳定，则必须注意轴承套圈和保持架的选择是否合适。
　　轴承的极限转速是针对开式轴承的，当轴承处于接触密封时，受油脂稠度、填脂量，接触唇形式和接触程度，其允许转速要远低于开式轴承。
　　为便于补充润滑，轴承外圈中部有一条润滑槽和油孔三个（代号后缀/W33），为避免滚子最大直径处弧面与油孔正交，油孔被适当错位。
　　该系列轴承套圈和滚动体材料均采用精炼真空脱气。Gcr15轴承钢。套圈经锻、车、热处理、磨、超精研，精制而成，各零件相互之间配合良好，装配后成品各项技术指标符合设计标准和客户要求，外观经防腐处理后色泽均匀，可与国外品牌媲美，在性价比方面略胜一筹，欢迎国内外客户前来洽谈，订购。

轴承型号	基本尺寸（mm）				额定负荷(KN)		极限转速（rpm）		重量
	Principal Dimensions				Basicload Ratings		Limited Speed
Designation	内径	外径	宽度	倒角	动负荷Cr	静负荷Cor	脂润滑	油润滑	Weight
	d	D	B	rmin	Dynamic	Static	Crease	Oil	(Kg)
20204TN1	20	47	14	1.0	22	17.5	4100	6800	0.11
20205TN1	25	52	15	1.0	28.3	25	3600	6000	0.16
20206TN1	30	62	16	1.0	38.1	33.9	3000	5000	0.21
20207TN1	35	72	17	1.1	46.6	42.9	2600	4300	0.30
20208TN1	40	80	18	1.1	54.9	50.5	2300	3900	0.38
20209TN1	45	85	19	1.1	62.6	61	2100	3600	0.49
20210TN1	50	90	20	1.1	67.7	68.8	1900	3200	0.49
20211TN1	55	100	21	1.5	82.6	85.7	1800	3100	0.64
20212TN1	60	110	22	1.5	97	101	1700	2900	0.84
20213TN1	65	120	23	1.5	106	110	1600	2700	1.07
20214TN1	70	125	24	1.5	112	120	1500	2500	1.15
20215TN1	75	130	25	1.5	123	134	1400	2400	1.26
20216TN1	80	140	26	2.0	139	154	1400	2300	1.56
20217MB	85	150	28	2.0	169	190	1300	2200	2.18
20218MB	90	160	30	2.0	194	222	1100	1900	2.68
20219MB	95	170	32	2.1	228	265	1000	1700	3.18
20220MB	100	180	34	2.1	257	306	1000	1700	3.92
20221MB	105	190	36	2.1	296	356	960	1600	4.67
20222MB	110	200	38	2.1	320	386	900	1500	5.53
20224MB	120	215	40	2.1	367	448	840	1400	6.51
20226MB	130	230	40	3.0	390	474	800	1300	7.3
20228MB	140	250	42	3.0	460	565	720	1200	9
20305TN1	25	62	17	1.1	40.7	34.4	3800	6300	0.27
20306TN1	30	72	19	1.1	50	43.8	3200	5400	0.37
20307TN1	35	80	21	1.5	59.4	53.3	2400	4000	0.49
20308TN1	40	90	23	1.5	78.1	71.1	2200	3600	0.67
20309TN1	45	100	25	1.5	94	90.6	1900	3200	0.90
20310TN1	50	110	27	2.0	116	115	1800	3000	1.16
20311TN1	55	120	29	2.0	145	144	1600	2700	1.52
20312TN1	60	130	31	2.1	159	164	1500	2500	1.90
20313MB	65	140	33	2.1	192	195	1500	2500	2.61
20314MB	70	150	35	2.1	222	230	1400	2300	3.09
20315MB	75	160	37	2.1	254	267	1200	2000	3.72
20316MB	80	170	39	2.1	273	289	1100	1800	4.56
20317MB	85	180	41	3.0	305	323	1000	1700	5.24
20318MB	90	190	45	3.0	342	367	1000	1700	6.12
20319MB	95	200	45	3.0	372	401	960	1600	7.08
20320MB	100	215	47	3.0	378	397	900	1500	8.62
20322MB	110	240	50	3.0	446	498	840	1400	11.80
20324MB	120	260	55	3.0	548	625	780	1300	15.10
